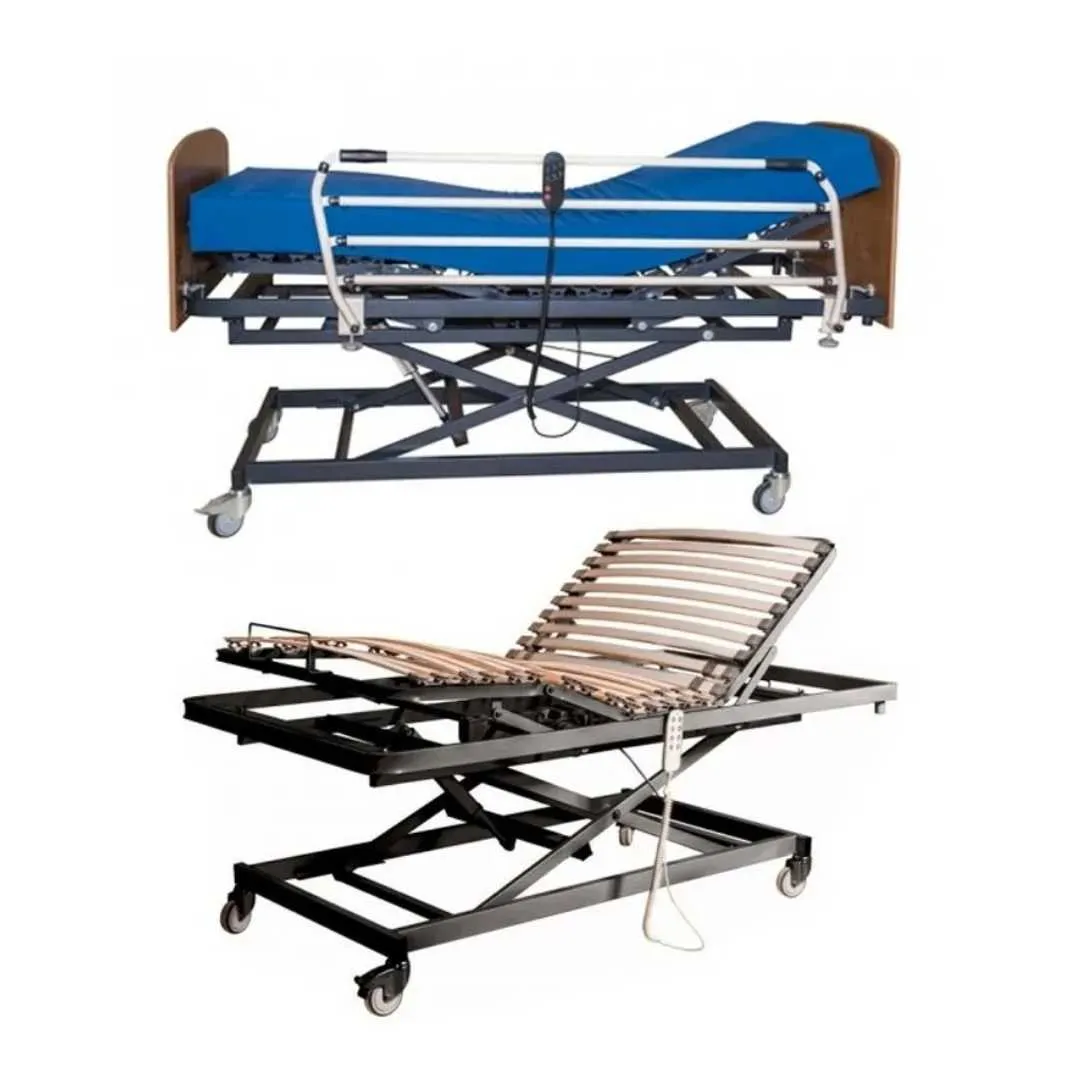

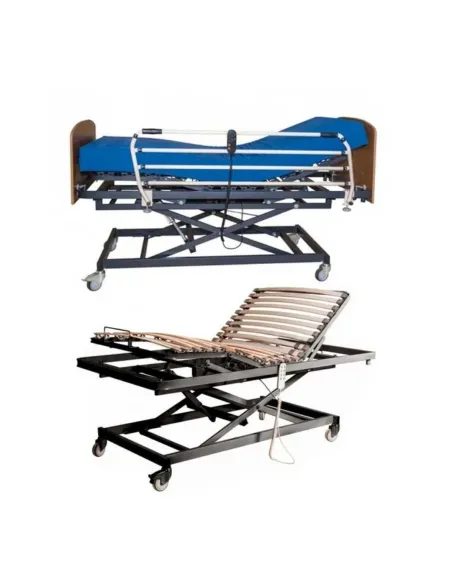

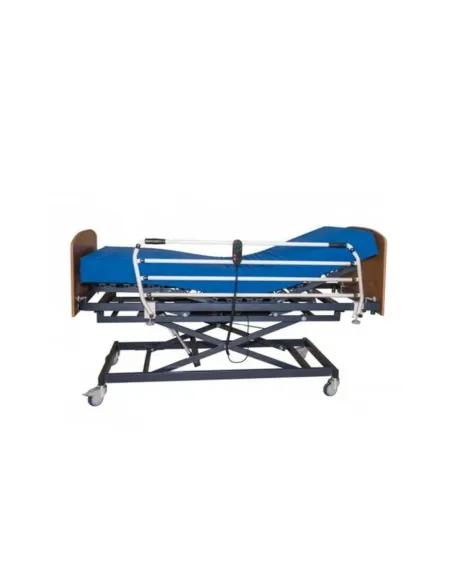

Pack Cama Articulada Eléctrica EZIS con Carro Elevador

Cama Articulada Eléctrica EZIS con carro elevador configurable.

-Curvado en la parte de piecero y cerrado con soldadura MIG semiautomática en la parte de cabecero.

-Travesaños para soporte (patas o carro elevador) de tubo de acero 50x20x1,5mm.

-Pletinas de acero de 4mm. unidas a bastidor con soldadura MIG semiautomática para insertar los mecanismos articulación motor.

-Soportes para incorporador y porta-gotero.

-Pintura termo epoxi-poliéster RAL 7016 texturado, resistente a productos de limpieza y

desinfección.

Lecho de 4 planos y 3 articulaciones:

-Estructura tubos de acero de 30x20x1mm. cerrados con soldadura MIG semiautomática con tubo de acero de 25x10x1,5mm. Esquinas redondeadas en piecero y cabecero.

-Articulaciones troqueladas sin soldadura.

-Ángulos de articulación aproximados: tronco 72º / muslos 40º

-Uniones con tornillos, sin remaches, para facilitar mantenimiento y desmontaje.

-Distancia de seguridad anti-atrapamiento <25mm entre articulaciones y bastidor exterior.

-Arquillo sujeta colchón.

-Recubrimiento: pintura termo epoxi-poliéster RAL 7016, resistente a productos de limpieza y desinfección.

-Tacos porta lamas basculantes de caucho con doble alojamiento.

-Lamas de madera curvada de haya vaporizada de 38x8mm.

-Doble laminado para refuerzo en zona lumbar.

Mecanismos articulación motor:

-2 tubos de acero redondo de 25x2mm. unidos con soldadura MIG semiautomática a pletinas de 30x5mm.

- Colocación de mecanismos a bastidor mediante piezas de acero macizo rectificado, para mayor resistencia, unidas con soldadura MIG semiautomática a pletinas de 30x5mm., para Insertar sin tornillos ni remaches en pletinas de 4mm. del bastidor. Facilita mantenimiento y desmontaje sin herramientas.

-Anclaje de mecanismo a piecero mediante tornillo de 8x25mm., facilita mantenimiento y desmontaje.

-Mecanismo de elevación de cabecero mediante patín, evita ruidos y facilita mantenimiento y desmontaje .

Motorización:

-OKIMAT 4. Motor doble compacto de 4.500N+4.500N

-OM4 IPSe, NG, Va0, 9KM.

-Tensión de red: 230V AC.

-Índice de protección IPSe. Color : negro.

- Cable Y NG 1*7POL + 1*5Pol + 2*LSP

-Mando SWINGLINE . Transmisión por cable. 8 Botones. IP20, 7POL, C/GFLEX

- Índice de protección IP20. Color : blanco

-Cumplen con la directiva Norma UNE EN 55014-1, 55014-2

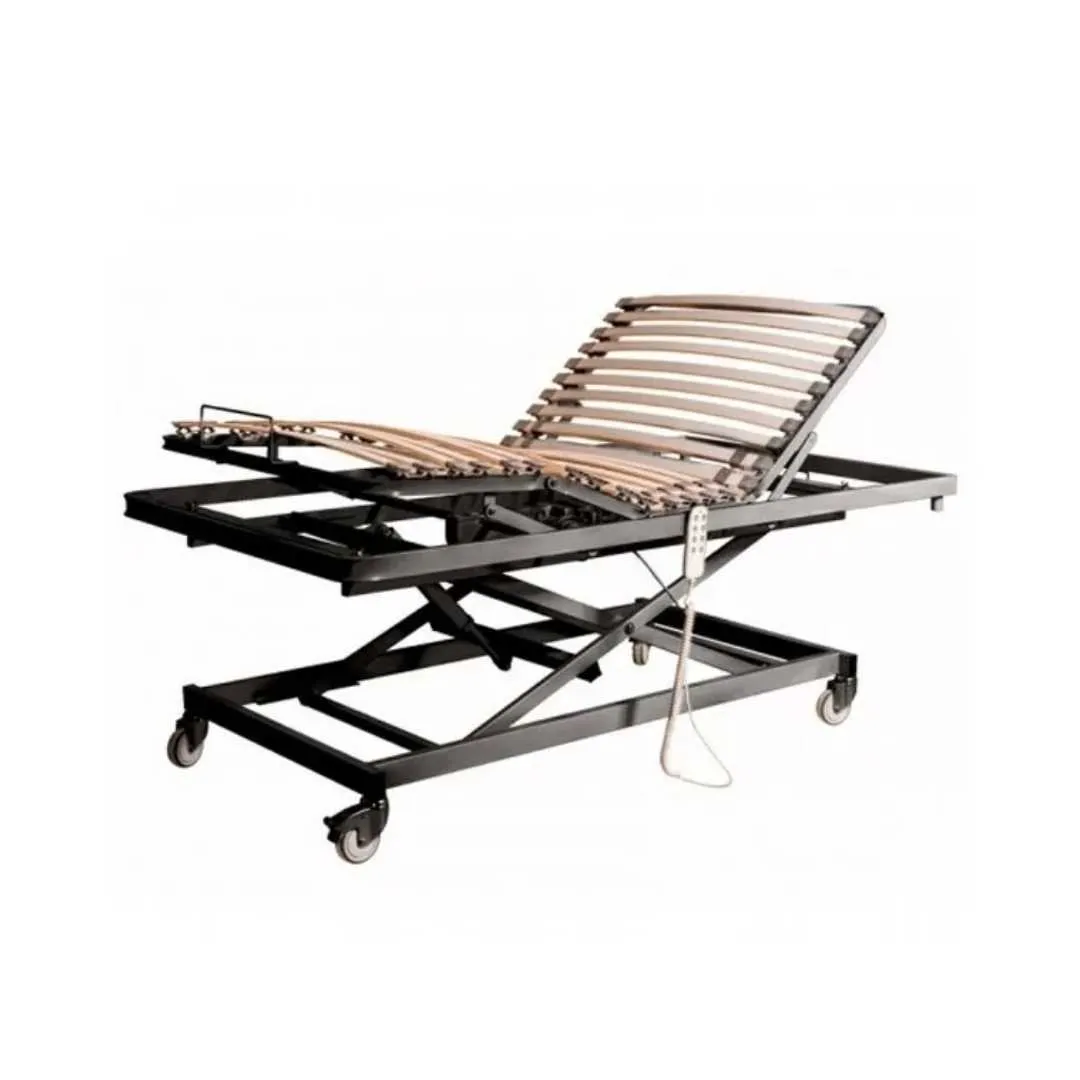

Carro elevador:

Descripción:

Soporte de chapa de acero zincado, rodamiento giratorio de dos hileras de bolas, eje de rueda atornillado, agujero pasante. Núcleo de rueda de polipropileno, bandaje de TENTEprene (goma termoplástica), gris, no deja huella, con placas anti-hilos, cojinete de bolas de precisión , con anti-hilos.

- Base superior de 2 tubos de acero de 40x20x1,5mm. unidos con soldadura MIG semiautomática a 2 travesaños de tubo de acero 50x20x1,5mm. perforados para anclar el somier mediante tornillos de mariposa para su fácil montaje, no precisa herramienta.

- Base inferior de 2 tubos de acero de 60x30x1,5mm. unidos con soldadura MIG semiautomática a 2 travesaños de tubo de acero 60x30x1,5mm. perforados para anclar las ruedas.

-Incorpora tubo de acero de 40x40x2mm. con 4 pletinas de acero de 60x4mm. para soportar la tijera.

-Medida total: 156cm. X 85cm.

-Sistema de elevación por tijera con 4 tubos de acero de 40x20x2mm., con motor anclado entre ellas, cerrados con soldadura MIG semiautomática con tubo de acero estructural 40x40x3mm. Deslizamiento mediante patines de nylon, para evitar desgastes, ruidos y disminuir mantenimiento.

-Elevación de 34cm a 93 cm. de suelo a lamas, la mayor del mercado con un recorrido de 59cm.

-4 ruedas de Ø100mm, 2 de ellas con freno independiente y 2 sin freno. Capacidad de carga dinámica: 100Kg. x rueda. Capacidad de carga estática: 200Kg. x rueda.

- Espacio bajo carro 14 cm, permite la utilización de grúa.

- Pintura termo epoxi-poliéster RAL 7016 texturado, resistente a productos de limpieza y desinfección .

Motorización:

-MEGAMAT. Motor lineal de 6000n

-MBZ, NG. 355/175, 6KN, IP20.

-Tensión de entrada 24v DC

-Color: negro.

-Conexión a motor de somier y controlado con el mismo mando.

-Cumple con la directiva Norma UNE EN 55014-1, 55014-2.

Medidas, cotas y cargas:

-Medidas del conjunto: Largo 194cm., ancho 90cm.

-Cotas de elevación: Alto de suelo a lamas 34cm., alto máxima elevación de suelo a lamas 93cm. La mayor del mercado.

Estas cotas se pueden reducir en 2cm. colocando tacos porta lamas sin amortiguación.

-Medidas del conjunto con piecero, cabecero y barandillas: Largo 198cm., ancho 106cm.

-Cotas de elevación con colchón: Alto de suelo a colchón 49cm., alto máxima elevación de suelo a colchón 108cm. La mayor del mercado.

Estas cotas se pueden reducir en 2cm. colocando tacos porta lamas sin amortiguación.

-Cargas:

Peso máximo de usuario: 145Kg.

Peso máximo admisible: 230Kg.

Barandillas:

- Barandillas de 4 barras plegables mediante tirador semiautomático.

- Fabricadas con tubo redondo de acero de 25x2mm.

- Dimensiones barandillas abiertas: 140,3 x 54 cm. Dimensiones barandillas cerradas: 178 x 14 cm.

- No precisan herramientas para su instalación. Mordaza universal reforzada con goma para evitar rasguños.

- Se pliega muy fácilmente para permitir mover o atender al paciente con total comodidad.

- Muy Resistentes.

- Pintura termo epoxi-poliéster RAl 9001, resistente productos de limpieza y desinfección.

- Las barandillas cumplen la normativa vigente en lo que a seguridad del paciente se refiere (Certificado IEC 60601-2-52).

Colchón:

- Colchón visco-sanitario de 90x190x15cm.

- Núcleo de 12cm. HR D28Kg. M3 perfilado, con capa superior de 3cm. visco D50Kg. M3.

- Base indeformable, anatómico y perímetro reforzado.

- Funda PU 70GR/M2, impermeable, transpirable, antibacteriana e ignifuga con cremallera oculta en forma de L, desenfundable y lavable a mano y máquina.
